淮安钢结构屋面体育场(1)

日期:2017-04-18

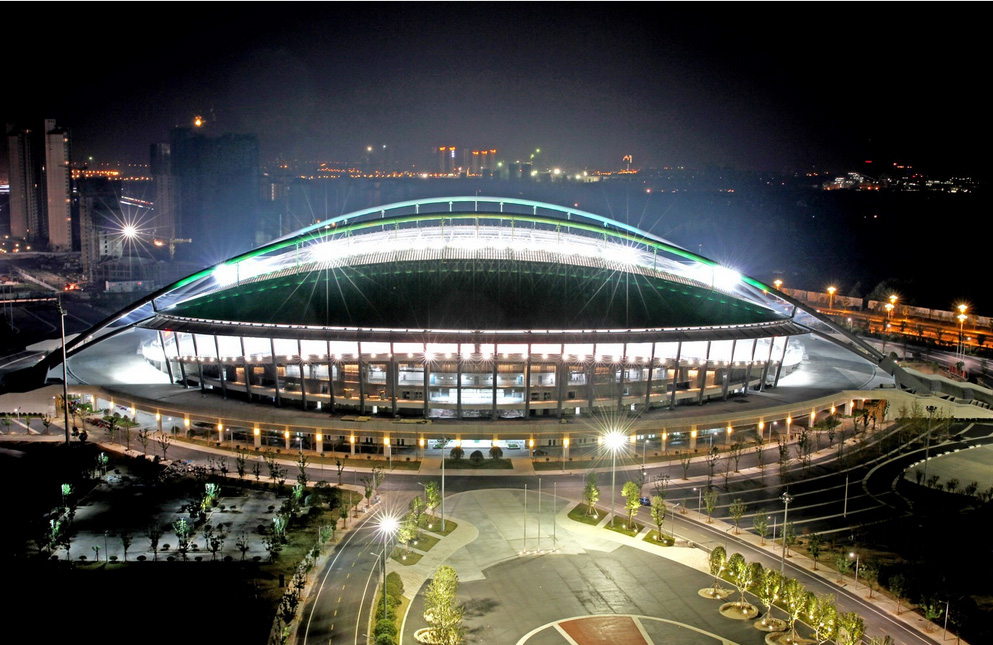

      淮安体育场钢结构的屋面形状是由圆柱面相切而得的,罩棚由2个完全对称的看台组成。该工程的双拱支承结构体系由上单管拱和下空间三角拱组成,拱脚跨度为282m。下空间三角拱桁架内部高度恰好可以布置灯光马道。下空间拱由于设置了抗拉摇摆柱,跨度为192m。其中上单管拱由2000x(28-34)钢管形成,下空间拱由一榀三角形拱形桁架组成,其中三角拱形桁架的两根上弦钢管截面为800*20,下弦单根钢管截面1100*22,下空间三角拱的中部直腹杆截面为159*6,下空间三角拱的中部斜腹杆截面为273*10.下空间拱在中部平均高度为6.315m,渐变至端部摇摆柱处汇交于一点。由于在两端下空间三角拱的端部汇交的杆件较多,且受力复杂,同时也为了满足建筑美观的要求,再设计上采用了铸钢节点形式。
