膜结构车棚安装过程中,剪缝时有哪些需要注意的事项?

日期:2017-05-31

17 (3).jpg

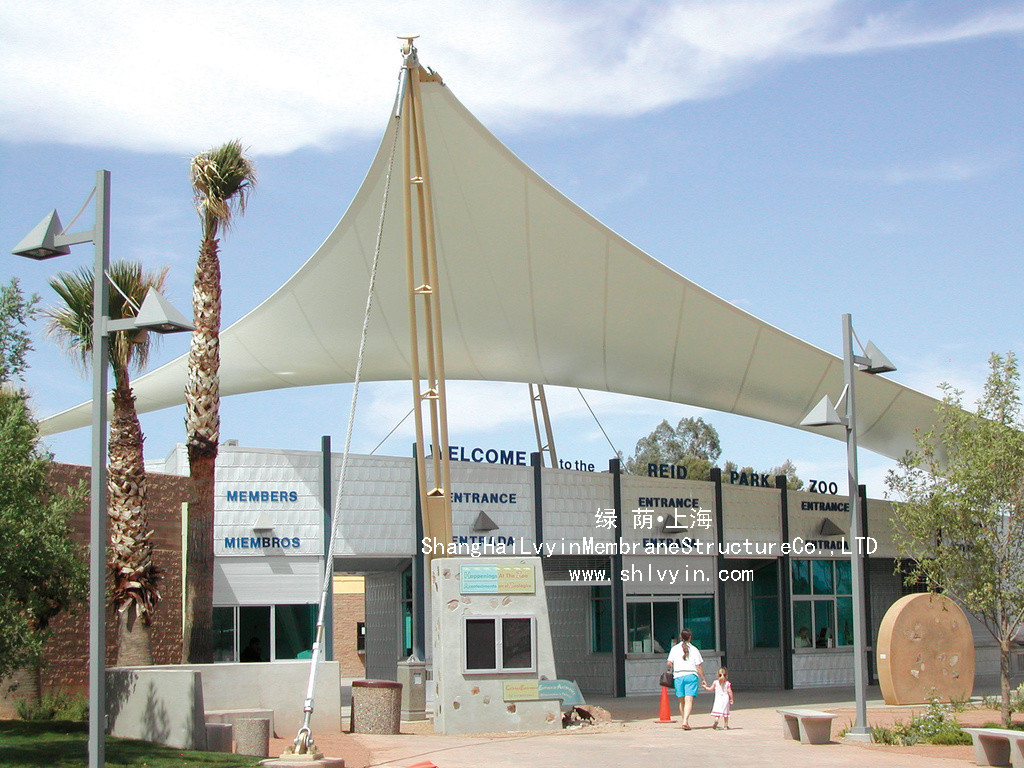

由于膜结构车棚是由多种高强薄膜材料及加强构件(钢架、钢柱或钢索)通过一定方式使其内部产生一定的预张应力以形成某种空间形状,作为覆盖结构,并能承受一定的外荷载作用的一种空间结构形式。所以在在剪裁时就要充分考虑膜结构车棚的这个特性。那么,堃誉膜结构车棚表面裁剪缝时要注意些什么呢?
  一、膜材料的幅宽
  在膜结构车棚设计时,找形分析过程中的平面网格划分时,就要考虑到膜材料的幅宽。尽量使一块膜布中包含的膜单元是完整的,否则还要通过插值计算确定膜块边界点的位置

     二、边界的走向
  如果边界比较平直,可以考虑用一个膜块的长边作为这条边界。否则只能用多个膜块的短边拼接成这条边界。
  三、表面曲率
  以前的裁剪方法都无法给出曲面任一点处的曲率。而现在因为采用的是曲面膜单元,所以可以得到每个单元的曲率。如果相邻单元曲率相差很大,说明在这个位置,曲面扭曲得很严重,如果裁剪缝在此处不切断重新开始,那么裁剪膜块的边界在此处就会有很大的弧形。从相邻单元曲率的变化趋势,可以判断出测地线的大致走向。
  四、美观

 因为,堃誉膜结构车棚材料具有透光性,实际结构中可以清楚地看见焊缝,所以裁剪缝的布置一定要规则、合理,最好能形成一些漂亮的图案以增加结构的美感。如果膜表面设置有压索或脊索,那么最好使裁剪缝与压索或脊索重合,使索不至于打乱焊缝的图案布置。
