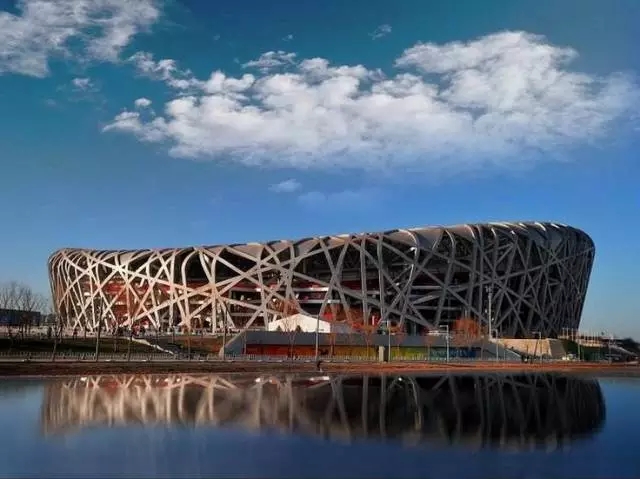

    整个体育场结构的组件相互支撑，形成网格状的构架，外观看上去就仿若树枝织成的鸟巢，其灰色矿质般的钢网以透明的膜材料覆盖，其中包含着一个土红色的碗状体育场看台。在这里，中国传统文化中镂空的手法、陶瓷的纹路、红色的灿烂与热烈，与现代最先进的钢结构设计完美地相融在一起。

  整个建筑通过迪士尼巨型网状结构联系，内部没有一根立柱，看台是一个完整的没有任何遮挡的碗状造型，如同一个巨大的容器，赋予体育场以不可思议的戏剧性和无与伦比的震撼力。

一、总体结构：

从形式上讲：  钢结构形成整体的巨型空间马鞍形钢桁架编织式“鸟巢”结构。

从材料上讲：看台地下1层为混凝土结构，地上7层为钢筋混凝土框架，体育馆的外部为钢结构，体育馆屋顶钢结构上覆盖了双层膜结构。

从结构体系上讲：  体育馆的混凝土看台为剪力墙结构。是用钢筋混凝土墙板来代替框架结构中的梁柱，能承担各类荷载引起的内力，并能有效控制结构的水平力，这种用钢筋混凝土墙板来承受竖向和水平力的结构称为剪力墙结构。

     1、看台结构   钢筋混凝土结构、混凝土结构和剪力墙结构

      2、外部框架：钢结构“鸟巢”结构设计奇特新颖，而这次搭建它的钢结构的Q460也有很多独到之处：Q460是一种低合金高强度钢，它在受力强度达到460兆帕时才会发生塑性变形，这个强度要比一般钢材大，因此生产难度很大。这是中国国内在建筑结构上首次使用Q460规格的钢材；而这次使用的钢板厚度达到110毫米，是以前绝无仅有的，在中国的国家标准中，Q460的最大厚度也只是100毫米。

    以前这种钢一般从卢森堡、韩国、日本进口。为了给“鸟巢”提供“合身”的Q460，从2004年9月开始，河南舞阳特种钢厂的科研人员开始了长达半年多的科技攻关，前后3次试制终于获得成功。2008年，400吨自主创新、具有知识产权的国产Q460钢材撑起了“鸟巢”的铁骨钢筋。

外部钢结构节点的焊接。

    钢结构工程具有十分强烈的吸引力和挑战性，独特的全焊接重型钢构高空大跨度马鞍型设计造型，不仅使结构变为十分复杂，而且带来难以控制的应力应变状态，由此形成了“一焊，二吊，三卸载”的施工难关。工程中既有薄板焊接，又有厚板焊接，既有平焊、立焊，又有仰焊，既有高强钢的焊接，又有铸钢件的焊接，焊接工作量大。薄板焊接变形大，厚板焊接熔敷量大，温度控制和劳动强度要求高。而高空焊接、冬雨季焊接的防风雨防低温措施更使得焊接难度增大。

 全部为全熔透一级焊缝；焊缝余高0～1mm（打磨），焊缝成形均匀美观；焊接工程全员、全面、全过程抓好影响焊接质量的“人、机、料、法、环”五要素，Q460E焊接性试验研究，控制焊接应力变形的具体作法，GMAW,FCAW-G采用大流量、大规范焊接Q460E，Q345GJD（厚板）在现场施工获得成功。

3、鸟巢主结构的布置图

1）构成整体结构的主桁架立面展开图。

2）在鸟巢的主桁架的结构设计中，多采用了三角形稳定结构支撑。

4、鸟巢顶部主结构平面图

 每个大跨度的主桁架通过之间的契合，搭建并通过与立面此结构、顶面次结构形成大跨度的空间结构体系。

5、鸟巢顶部平面结构

6、由于该工程中的构件均为箱型断面杆件，所以，无论是主结构之间，还是主次结构之间，都存在多根杆件空间汇交现象。加之次结构复杂多变、规律性少，造成主结构的节点构造相当复杂，节点类型多样，制作、安装精度要求高。
